簡析龍門加工中心

2021-05-12 08:40:19

次

龍門加工中心是指主軸Z軸的軸線與工作台垂直設置的加工中心，整體結構是由雙立柱和頂梁構成門式結構框架的大型加工中心機，雙立柱中間還有橫梁。尤其適用於加工大型工件和形狀複雜的工件。

結構特點

1 工作台

龍門加工中心的工作台基本上是長方形的。工作台、床身、立柱、橫梁和滑枕等大鑄件采用鑄鐵或者焊接件，鑄件內腔係蜂巢式複合排列結構，設計先進，均經時效及二次回火處理，消除殘留內應力使材質穩定，確保工件加工精度的穩定及機床壽命。

2 龍門

龍門由一個橫梁和兩個立柱構成。分為橫梁固定、橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型。

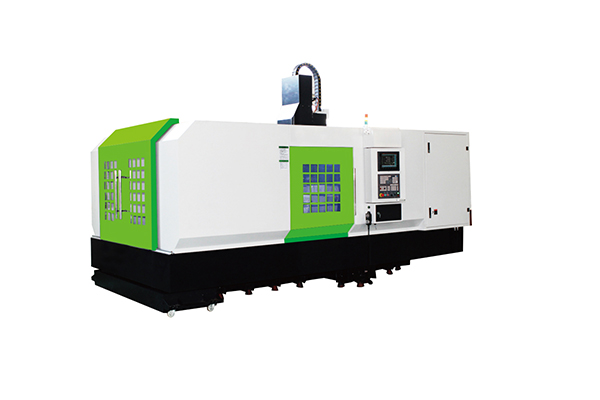

龍門加工中心

3 滑枕

滑枕從結構上可分為開式和閉式兩種型式。開式結構的滑枕通過壓板夾緊在主軸箱上，滑枕的截麵積大；閉式結構的滑枕被夾緊在主軸箱內，滑枕的截麵積小。

4 刀庫

刀庫的基本型式有轉塔型、輪鼓型和鏈長型三種。

5 附件頭庫

大型複雜零件的加工通常需要很多附件頭。附件頭根據工件的加工要求進行特殊設計，一般分為直角頭、加長頭、特殊角度頭及頭等。

6數控係統

數控係統供應商很多，按照不同的需求係統品牌和型號有不同的選擇。

7 精度

機床的精度是指機床在未受外載荷的條件下的原始精度。精度通常用它的反麵—與理想狀態之間的偏差(簡稱誤差)來表示，誤差越小，則精度越高。
