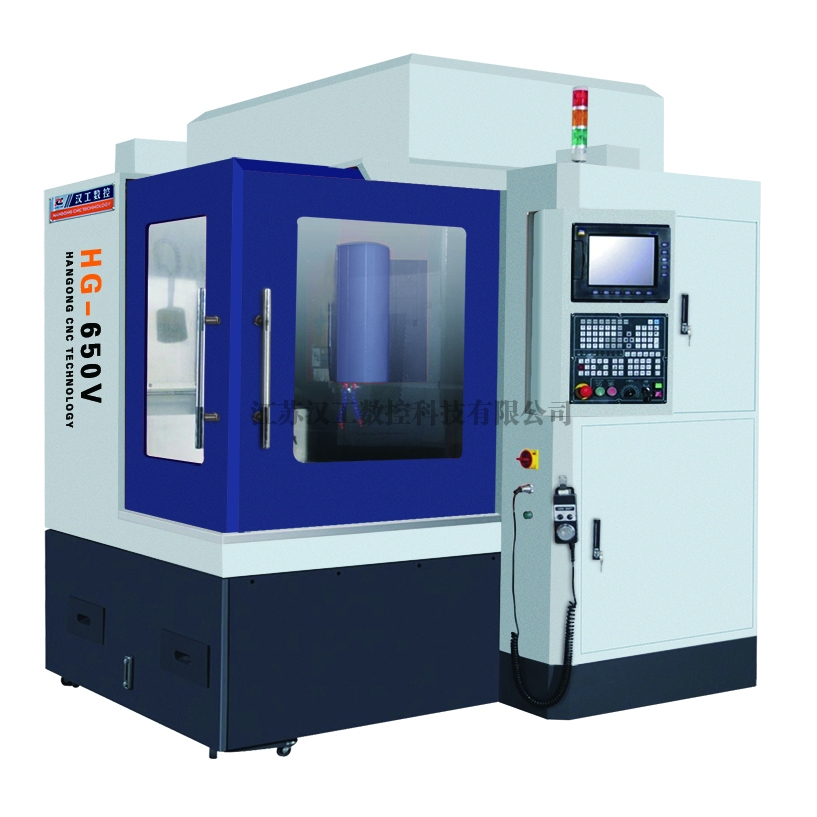

金屬模具雕刻機

采用進口控製係統及其配套的伺服驅動器及電機，實現三軸聯動。適用於複雜、工序多、精度要求高、需用多種類型普通機床和繁多刀具、工裝，經過多次裝夾和調整才能完成加工的具有適當批量的零件。主要加工異形件、盤、套、板類零件。廣泛應用於電子、機械、汽車、飛機、航空航天、船舶、國防等領域的產品中。

三軸行程

X 軸行程        500 mm

Y 軸行程        600 mm

Z 軸行程        260 mm

主軸鼻端至台麵    50-310 mm

三軸導軌寬度

X: MSA30 PII

Y: MSA30 PII

Z: MSA30 PII

工 作 台

工作台尺寸    550×600 mm2

T 型槽        6×14×90 mm

工作台載重    250㎏

主   軸

標配主軸        手動主軸

主軸轉速        3000-24000rpm

主軸功率        7.5kw

主軸錐度        ER25-32

進 給 速 度

切削速率（XYZ）        1-8m/min

快速進給（XYZ）        X/Y:12m/min  Z:12m/min

滾珠螺杆徑/螺距       X,Y,Z:32/5mm

其 他 規 格

係統        新代

刀庫        德速

所需氣壓        6.0kgf/cm2

機器淨重        3200kg

占地麵積        1950×1895mm2

機器高度        2355mm
