龍門加工中心的液壓平衡

2020-11-18 14:05:33

次

龍門加工中心屬於重型機械，主軸箱為其重要組成部件之一。通常主軸箱裝有自動平衡係統，可動態平衡主軸箱體的自重，以保證機床的加工精度。多軸加工中心的工作台是滑動安裝在滑鞍上的，其主軸箱是設置在Z向滑板上的。在對工件進行加工時，主軸箱沿Z向運動，而工作台本身在滑鞍上沿X向運動，同時隨著滑鞍的運動而沿Y向運動。

目前，龍門加工中心主軸箱自動平衡係統通常采用雙絲杠驅動平衡和雙液壓缸平衡兩種方法。

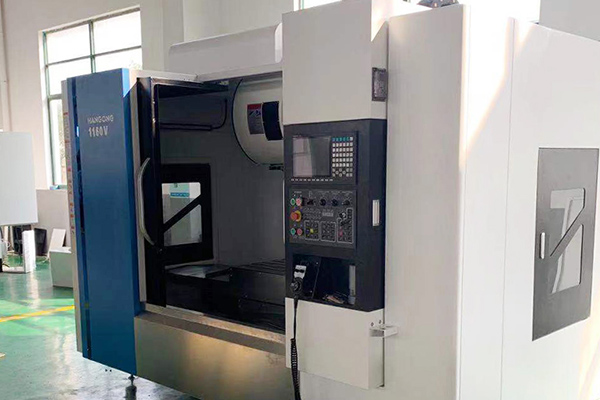

加工中心廠家

采用雙絲杠驅動平衡裝置，其製造成本高，機械設計安裝要求高。而配置液壓平衡油缸的龍門加工中心，在使用過程中存在主軸箱上升啟動時液壓係統壓力迅速減小，下降啟動時係統壓力變大現象。導致壓力減小的原因是供油不足，或是液壓缸啟動速度趕不上主軸驅動電機的啟動速度，這就導致主軸箱在升降啟動階段，主軸絲杠驅動電機負載瞬間變大，零件表麵加工質量不理想等問題。

針對上述龍門加工中心的不足采用的液壓平衡回路可以保證液壓平衡油缸始終保持比較穩定的平衡液壓力，避免主軸部件啟停、升降變速過程中平衡油缸供油不足導致液壓平衡功能短暫失效的現象。且具有成本低、調節方便、係統可靠性強、生產質量和效率高等優點。
