數控加工中心構造解析

2022-06-08 15:38:27

次

數控加工中心是目前製造業和數控車床的核心技術，具有靈敏、精度穩定、保質和自動化操作等優點，將機械產品推向機電一體化的發展趨勢，主要應用於機械製造業數控加工和切削中。

加工中心本身的結構主要分兩大部分：一是主機部分，二是控製部分。

主機部分主要是機械結構部分，包括：床身、主軸箱、工作台、底座、立柱、橫梁、進給機構、刀庫、換刀機構、輔助係統(氣液、潤滑、冷卻)等。

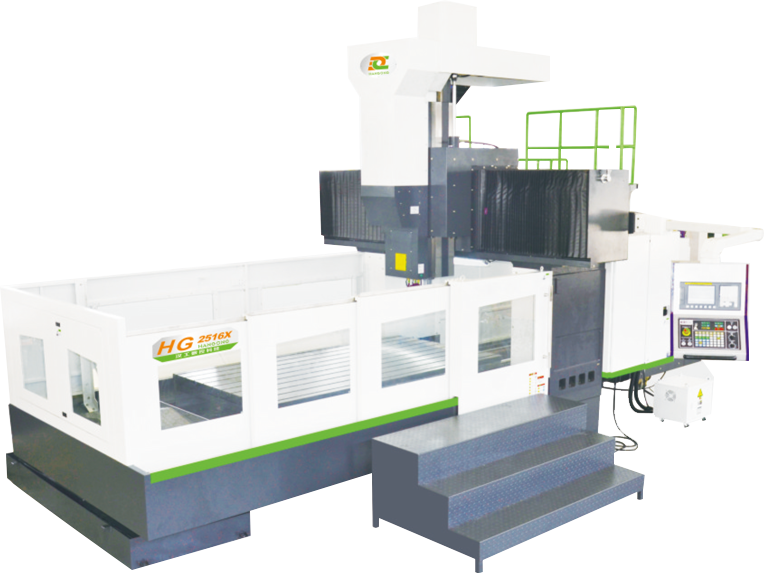

加工中心

控製部分包括硬件部分和軟件部分。硬件部分包括：計算機數字控製裝置(CNC)，可編程序控製器(PLC)，輸出輸入設備，主軸驅動裝置，顯示裝置。軟件部分包括係統程序和控製程序。隨著加工中心控製係統的發展，其智能化的程度越來越高，如FANUCl6係統可實現人機對話、在線自動編程，通過彩色顯示器與手動操作鍵盤的配合，還可實現程序的輸入、編輯、修改、刪除，具有前台操作、後台編輯的前後台功能。加工過程中可實現在線檢測，檢測出的偏差可自動修正，保證首件加工一次成功，從而可以防止廢品的產生。

電主軸是數控加工中心近年來新出現的技術，能夠將機床主軸和電機兩者融為一體，其結構和性能直接決定數控加工中心的性能。電主軸是將電機直接裝在主軸上，不再使用傳統皮帶、齒輪、聯軸器進行傳動，直接利用電極驅動主軸，實現零傳動。

高速電主軸近年來新發展的技術，是數控加工中心重要部分，是彰顯數控加工中心高速、高精度優勢的主要原件。
